28 Module auf einem Ziegeldach
Ein Projekt, das wir vom leeren Dach bis zur fertigen Modulfläche dokumentiert haben — inklusive der Arbeitsschritte, die man auf fertigen Anlagen nie zu sehen bekommt.
Über das Projekt
Große Fläche, viele Haken, kein Zeitdruck.
Das Gebäude bot eine ungewöhnlich große, zusammenhängende Dachfläche — ideal für eine Anlage in einem Stück. Genau solche Dächer sind aber auch anspruchsvoll: Je mehr Modulreihen nebeneinanderliegen, desto deutlicher fällt jede Ungenauigkeit in der Unterkonstruktion auf.

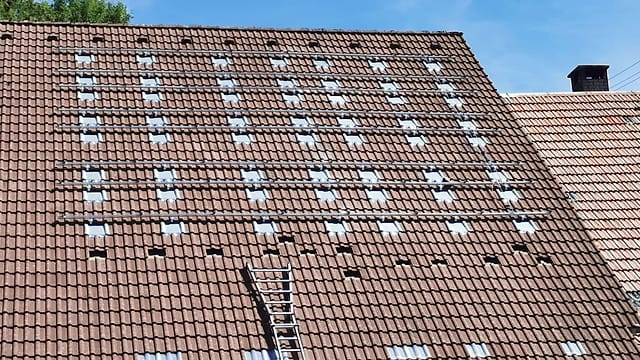

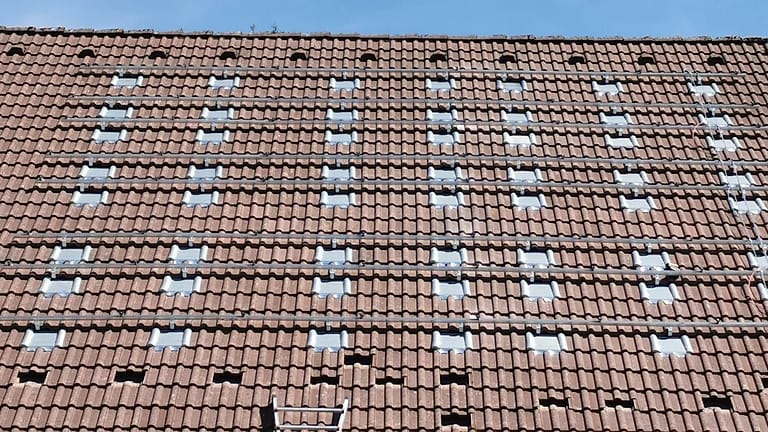

Wir haben deshalb zuerst das komplette Dachhakenraster gesetzt und eingemessen, bevor überhaupt eine Schiene montiert wurde. Auf den Bildern der Zwischenstände sieht man das gut: erst die Haken, dann die durchgehenden Schienen, dann die Module.
Jede Durchdringung der Dachhaut wurde mit einem eingepassten Blechziegel abgedichtet. Das ist der aufwendigere Weg gegenüber dem bloßen Anheben eines Ziegels — und der Grund, warum die Dachhaut nach der Montage genauso dicht ist wie vorher.
- Anlagenart
- Aufdachanlage
- Dachart
- Geneigtes Ziegeldach
- Modulanzahl
- 28 Stück
- Anordnung
- 7 Spalten × 4 Reihen
- Unterkonstruktion
- Dachhaken auf Blechziegel
- Schienen
- Aluminium, durchgehend gestoßen
- Befestigung
- Mittel- und Endklemmen
- Ausführung
- Montage und Elektroinstallation im eigenen Betrieb
Vorher & Nachher
Dasselbe Dach, drei Tage auseinander.

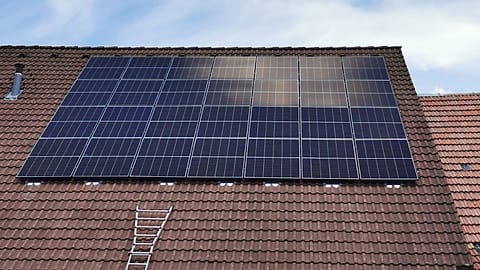

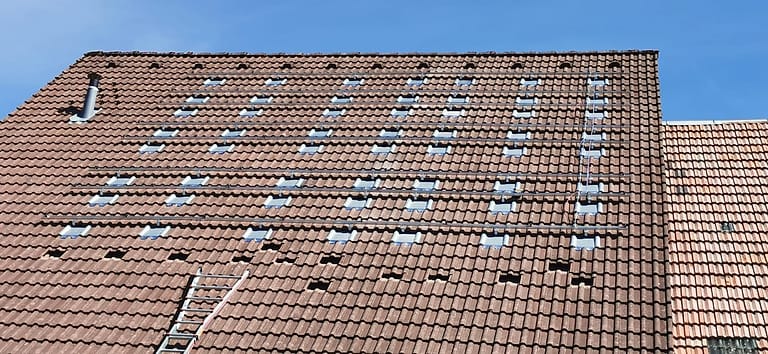

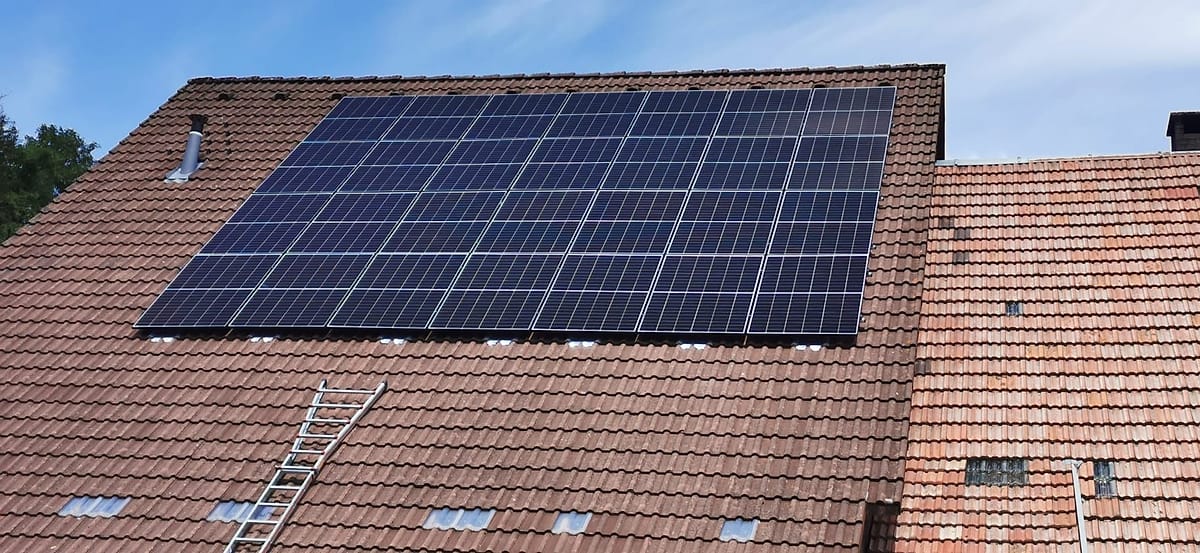

Links das gesetzte Dachhakenraster mit den ausgerichteten Schienen, rechts die fertige Modulfläche.
Bildstrecke
Der ganze Weg in neun Aufnahmen.
Zum Vergrößern anklicken — mit den Pfeiltasten blättern Sie durch die Strecke.
